什么是TLOF燈光系統？機場工程今天來給大家講述一下，供夜間使用的直升機場,應設置TLOF燈光系統。但當跑道型FATO與TLOF重合時,可不設。表面直升機場的TLOF燈光系統主要由邊燈、泛光照明、間隔的點光源陣列(ASPSL)或發光板(LP)照明(當難以設置邊燈或泛光照明且設有FATO燈時采用)一種或幾種燈具系統組成。高架直升機場或直升機水上平臺的TLOF燈光系統應包括:邊燈、泛光照明和/或間隔的點光源陣列(ASPSL)和/或發光板(LP)照明。
供夜間使用的表面直升機場,如需加強表面特征信號,宜提供TLOF泛光照明或間隔的點光源陣列照明或發光板照明。
TLOF邊燈應沿TLOF邊線或在距邊線不超過1.5m的范圍內設置。當TLOF為圓形時,邊燈應設置在能向飛行員提供有關偏移信息的若干直線上;也可沿TLOF周邊以適當?shù)拈g隔均勻布置。
TLOF邊燈應均勻布置。對于表面直升機場,其間隔不得大于5m;對于高架直升機場和直升機水上平臺,其間隔不得大于3m。每邊(含每個角上的燈)應至少設置4個燈。TLOF為圓形并且燈沿周邊均勻布置時,應至少設置14個燈。
高架直升機場或固定式直升機水上平臺的TLOF邊燈,應安裝得使飛行員不能從TLOF標高以下觀察到;浮式直升機水上平臺的TLOF邊燈應安裝得當直升機水上平臺為水平時,飛行員不能從TLOF標高以下觀察到。

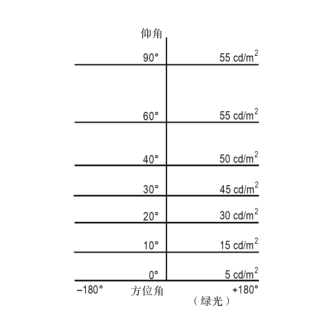

TLOF邊燈應是發綠色光的固定式全向燈,高度不應超過25cm。當高出表面的燈會危及直升機運行或TLOF尺寸小于1.0D時,應采用嵌入式燈。邊燈的光強分布如圖所示：
注:在仰角小于2毅,并需要用燈光來識別裝置的情況下,就需要另外一些數據。
TLOF邊燈和飛行航徑對正引導燈光的光強分布
6、目視助航設施
8、TLOF泛光燈的位置設置不得使飛行員或TLOF上的工作人員感到眩目。泛光燈的排列和方向應使陰影減至最小。
9、TLOF泛光燈的高度不得超過25cm。泛光燈的光譜分布應使表面標志和障礙物標志能得到正確辨別。從TLOF表面上測得的泛光照明的平均水平照度不宜小于10lx,均勻性比率(平均值與最小值之比)不宜大于8：1。
10、表面直升機場,如果采用間隔的點光源陣列或發光板來識別TLOF,它們應沿TLOF邊線標志設置。TLOF為圓形時,間隔的點光源陣列或發光板應設置在包圍TLOF的若干直線上。
11、在表面直升機場,TLOF應至少設置9塊發光板。形成某種構形的發光板的光柵總長度不得小于這種構形總長度的50%。TLOF每條邊上的發光板數量(含每個角上設置的發光板)應不少于3塊且為奇數。發光板應均勻布置,TLOF每條邊上相鄰發光板的端部間隔不得超過5m。

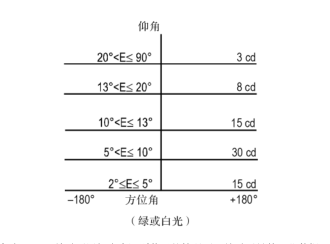

12、在表面直升機場,用以顯示TLOF邊界的間隔的點光源陣列或發光板應發出綠色光,在其他場合,也可采用發出其他顏色光的間隔的點光源陣列或發光板。發光板的寬度不得小于6cm。發光板盒殼的顏色與發光板所指示的標志顏色相同。發光板不得高出表面2.5cm。發光板的光強分布如圖所示：
13、當高架直升機場或直升機水上平臺使用發光板用以加強其表面特征時,發光板不應靠近邊燈設置?？梢試@著接地標志和/或與直升機場識別標志重合設置。
14、用于識別接地標志的照明設備可由一個發黃光的虛線圓構成。各圓弧段由間隔的點光源陣列組成,并且間隔的點光源陣列的全長不應小于該圓周長的50%。
